func_detail

GoldSrc(en)

Source Engine(en)

func_detail - это внутренний(en) брашевая энтити(en), доступно для всех игр на движке  Source. Это не совсем объёмный объект, а скорее способ перемещения всех содержащихся в нём элементов карты в Мир(en) с пометкой признаком детализации CONTENTS_DETAIL, в результате чего они перестают влиять на видимость(en) и не разделяют(en) грани обычных элементов карты. Все элементы карты, не образующие 'основную' геометрию карты (и не преобразованные в объекты), должны быть элементами детализации, за исключением полупрозрачного стекла (у которого существует проблема сортировки альфа-канала(en), если оно не является геометрией карты).

Valve предоставила пример карты sourcesdk_content\hl2\mapsrc\sdk_func_detail.vmf. Вы также можете загрузить исходники карт HL2 и скрыть элементы детализации с помощью автоматической видовой группы(en), чтобы увидеть, где именно Valve их использовала.

Совет: Как вариант, можно использовать переменную управления(en) r_drawfuncdetail 0, чтобы скрыть элементы детализации на любой карте в процессе игры.

Элементы карты, использующие материалы с параметром %CompileDetail, всегда будут обрабатываться аналогично преобразованным в func_detail.

Разделение объектов func_detail используется для удобства редактирования: 5 элементов в одном func_detail будут обработаны так же, как 5 отдельных func_detail с каждым элементом по отдельности.

Элементы карты, представляющие собой воду(en) и слизь(en), не могут быть элементами детализации. VBSP автоматически удаляет признак детализации из жидкостей(en), а изменение VBSP для отключения этой особенности делает жидкости невидимыми в игре (но в них по-прежнему можно будет плавать).

Эффекты

Цель создания объёмного объекта для элементов детализации - предотвращение создания избыточного количества областей видимости(en) ради простых элементов детализации карты, отсюда и название этого объекта. VBSP позволяет областям видимости охватывать элементы детализации, тем самым сокращая их общее количество и время компиляции.

Выше показан элемент карты (левый цилиндр) и элемент детализации (правый цилиндр). Синие линии показывают границы областей видимости. Элемент карты разделил карту на девять областей произвольной формы, что увеличило время компиляции и незначительно снизило производительность, тогда как элемент детализации ни на что не повлиял.

Особенности

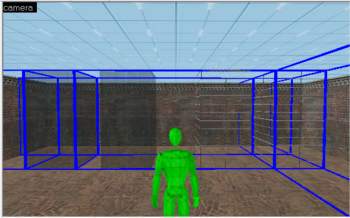

Сравнение применения $translucent(en) и $alphatest(en) материалов на элементах карты (по краям) и элементах детализации (в центре) соответственно.

• Элементы детализации нельзя использовать для герметизации(en) карты или зон порталов областей.
• Поскольку элементы детализации не разделяют(en) обычные элементы карты, свет может проникать под ними, если масштаб карты освещения(en) другой поверхности превышает примыкающие размеры самого элемента детализации. Если столкнулись с этим, разделите подстилающий элемент карты на несколько частей (с помощью ⇧ Shift+X) и покройте закрываемую часть неотрисовываемой(en) текстурой.
  • Из-за этого эффекта элементы детализации, закрывающие значительные площади поверхностей, будут неэффективны, если поверхность под ними будет отрисовывается! Грани элементов геометрии карты, полностью закрытые объектами func_detail, следует покрывать неотображаемой(en) служебной текстурой.
  • Detail brushes do chop each other, however. Vanilla VBSP(en) does not support detail levels as seen in HLBSP(en), so all detail brushes will chop each over with no bias.

Совет: DeathByNuke's fork of VBSP(en) has %CompileChopLow, %CompileChopHigh, and %CompileChopAll material map compile flags(en) which give some control over what chops what.

• Поверхности очень тонких (толщиной около 2 единиц) элементов детализации исчезают на некотором расстоянии. В качестве обходного решения используйте вместо них func_brush(en).
• Элементы карты, покрытые полупрозрачными(en) и/или прозрачными(en) текстурами, всё равно разделяют области видимости(en), и может понадобиться их преобразование в func_detail. Они не могут герметизируют пространство карты.
  • Деформированные повехности не влияют на расчёт видимости (VIS) и не изолируют карту, поэтому их не нужно преобразовывать в func_detail. Никогда не преобразовывайте деформированные повехности в объекты.
• В некоторых случаях элементы детализации могут объединяться с гранями соседних элементов детализации, а иногда и элементов карты, что может привести к созданию областей видимости.
• В обычных условиях, каждое соприкасание элемента детализации с элементом карты учитывается и оптимизируется VBSP(en). Такое соединение называют Т-стыком или индексом воды, и существует ограничение на количество Т-стыков, которые VBSP будет пытаться обработать (65'535). Чрезмерное использование элементов детализации, соприкасающихся с геометрией карты, может привести к прерыванию компиляции VBSP с ошибкой. Использование параметра -notjunc позволяет пропустить эту оптимизацию, однако приведёт к появлению визуальных дефектов.

Примечание: По неизвестным причинам наличие воды приводит к резкому росту числа Т-стыков. Эта проблема устраняется, удалением объёмов воды или измением их формы.

Обходной приём: Use  VBSP++ to prevent exceeding the t-junction from causing a map to not compile. This does not increase the t-junction limit; instead, it fixes the first 65535 t-junctions, and leaves any subsequent t-junctions unfixed, but this is better than not fixing any t-junctions.

Исправление кода: See this GitHub PR for how to implement VBSP++'s t-junction fix to your own VBSP fork.

Подходящие элементы карты

От привокзальной площади Сити-17 мало что останется, если убрать элементы детализации (а также объекты и реквизит). Valve упустила только несколько элементов геометрии карты...

Любой элемент карты, который незначительно перекрывает обзор игрока, следует преобразовать в элемент детализации. Примеры подобных элементов:

• Колонны, постаменты и опоры
• Отдельно стоящие стенки
• Подвесные мостки
• Ступени лестниц (создавайте под ними сплошной клиновидный элемент карты)
• Небольшие строения
• Повёрнутые элементы карты
• Очень мелкие или тонкие элементы карты

Ключ-параметры

Minimum / Maximum DX Level (mindxlevel / maxdxlevel) <целое число(en) выбор> (удалено начиная с )

Устарело.
Влияет только при запуске VBSP с параметром -dxlevel, поскольку элементы карты на самом деле отображаются в процессе игры независимо от используемой версии DirectX.

Name (targetname) <объект источник(en)>

Имя этого объекта. Оно отображается на 2D-видах в Hammer и Отчёте об объектах (Entity Report)(en). Не влияет ни на игровой процесс, ни на компиляцию карты.

Origin (origin) <координаты(en)> Отсутствует в FGD!

Смещение геометрии на указанное значение в скомпилированном BSP. (Используется для вхождений; не учитывается непосредственно)

Подтвердить:Probably also supports angles for a similar reason.

Смотреть также

• Оптимизация (создание карт)(en)
• func_detail_illusionary(en) - нематериальная версия этого объекта, которую можно добавить в сторонние компиляторы
